Э.Дж.
LANGO

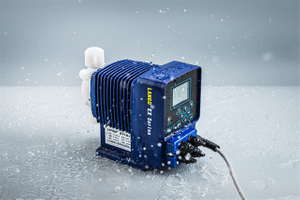

Электромагнитный насос-дозатор серии EJ состоит из головки насоса, привода и контроллера.Привод представляет собой электромагнитную катушку.Когда контроллер подает питание на катушку, сердечник и шатун движутся вперед под действием электромагнитной силы.Движение диафрагмы вперед уменьшает пространство полости насоса и увеличивает давление, заставляя жидкость из полости насоса сбрасываться через клапанный узел выпускного патрубка.Когда ток катушки отключается, железный сердечник и шатун под действием упругой силы возвратной пружины возвращаются в исходное положение, шатун отводит диафрагму назад, пространство в камере насоса увеличивается и давление падает, и жидкость в баке находится под атмосферным давлением.Через привод контроллера при частых действиях водителя жидкость вдыхается и выплевывается.
ХАРАКТЕРИСТИКА
Серии EJ-P
1. Ручная регулировка расхода по частоте.
2. Частота до 360 раз/мин.
3. Светодиодный экран отображает скорость хода.
Серии EJ-P
1. Ручная регулировка расхода по частоте.
2. Частота до 360 уд/мин.
3. Управление импульсным входным сигналом DC5-24V
Таблица параметров
Модель | Поток | Давление | Скорость потока хода | Максимальная скорость | Власть | Диафрагма |
ЭЖ-А 9/0 | 9 | 0 | 0.42 | 360 | 20 Вт | 29 |
ЭЖ-А 6/3 | 6 | 3 | 0.27 | 360 | ||
ЭЖ-А 5/6 | 5 | 6 | 0.23 | 360 | ||
ЭЖ-А 2/10 | 2 | 10 | 0.09 | 360 |
Модель | Поток | Давление | Скорость потока хода | Максимальная скорость | Власть | Диафрагма |
ЭЖ-П 9/0 | 9 | 0 | 0.42 | 360 | 20 Вт | 29 |
ЭЖ-П 6/3 | 6 | 3 | 0.27 | 360 | ||
ЭЖ-П 5/6 | 5 | 6 | 0.23 | 360 | ||
ЭЖ-П 2/10 | 2 | 10 | 0.09 | 360 |
Материал жидкостной части
Голова | Мяч | Seat | Крышка | Прокладка | Oring | Диафрагма |
ПП | Керамика | ПП+30%ГФ | ПП+30%ГФ | ПТФЭ | ЭПДМ | Композитный ПТФЭ |
ПВДФ | Керамика | ПВДФ | ПВДФ | ПТФЭ | ПТФЭ |
Связь
Модель | ПВХ | ПВДФ |
ЭЖ 9/0 | Трубка ПЭ/ПВХ 4*6 мм | Трубка из ПТФЭ 4*6 мм/4*9 мм |
ЭЖ 6/3 | ||
Э.Дж. 5/6 | ||
Э.Дж. 2/10 |
Идентификационный код
ИДЕНТИФИКАТОР | ЭДЖ-А | A | P | W | 1 | C |
Элемент | 1 | 2 | 3 | 4 | 5 | 6 |
Код | Модель | Расход/давление | Материал | Напряжение | Связь | Затыкать |
Элемент | Код | Описание | |||||
1 | ЭДЖ-П | Ручная модель | |||||
ЭДЖ-А | Модель импульсного управления | ||||||
2 | B | Расход/давление (см. таблицу выше) | |||||
3 | P | Головка из ПП/керамический шарик/седло из ПП+30%GF/крышка из ПП+30%GF/прокладка из ПТФЭ/уплотнительное кольцо из EPDM | |||||
V | Головка из ПВДФ/керамический шарик/седло из ПВДФ/крышка из ПВДФ/прокладка из ПТФЭ/уплотнительное кольцо из ПТФЭ | ||||||
4 | W | 100~240 В переменного тока, 50~60 Гц | |||||
5 | 1 | ø4*6 мм (ПЭ трубка 2 м + ПВХ трубка 1 м) | |||||
2 | ø4×6 мм (трубка ПВХ 3 м) | ||||||
3 | ø4×6 мм (ПЭ трубка 3 м) | ||||||
4 | ø4×9 мм (трубка ПВХ 3 м) | ||||||
5 | ø4×6 мм (прозрачная трубка из ПТФЭ длиной 3 м) | ||||||
6 | ø4×9 мм (прозрачная трубка из ПТФЭ, 3 м) | ||||||
6 | A | Австралия, Новая Зеландия, Тайвань | |||||
B | Британский | ||||||
C | Китай | ||||||
E | Европа | ||||||
U | Соединенные Штаты | ||||||
S | Южная Африка | ||||||
X | Нет вилки | ||||||
Примечание: | |||||||
1. Производительность насоса достигается за счет чистой воды при номинальном напряжении и температуре окружающей среды. | |||||||
Установочные размеры
Кривая потока
Очистка воды, очистка сточных вод, продукты питания и напитки, химическая, общая промышленность и т. д.
